循環式風力選別機

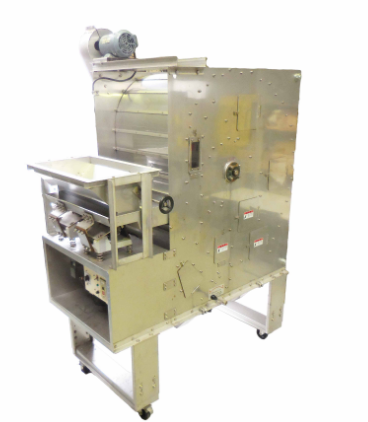

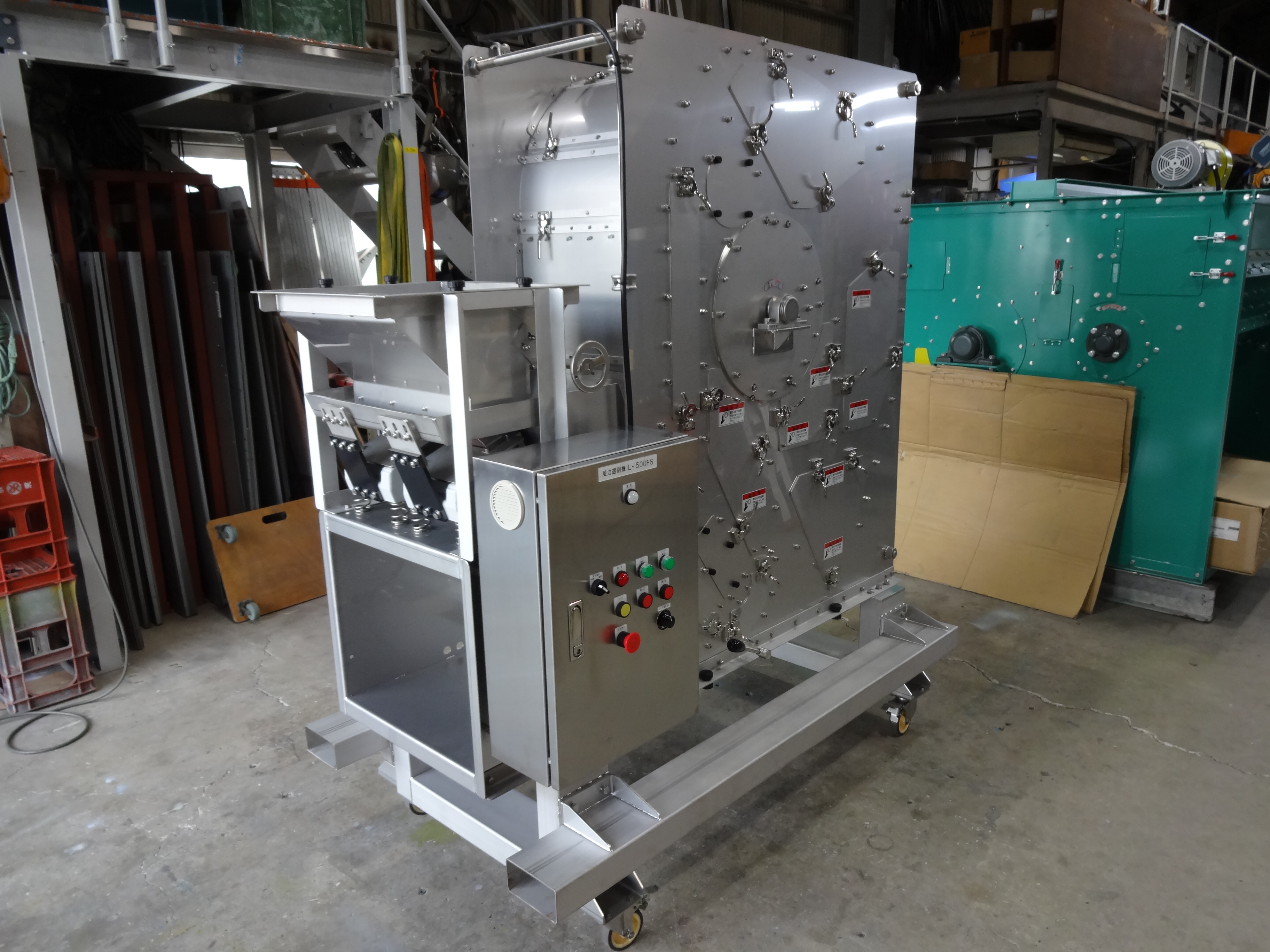

製品画像

髪の毛1本、不良品の1個も逃さない!

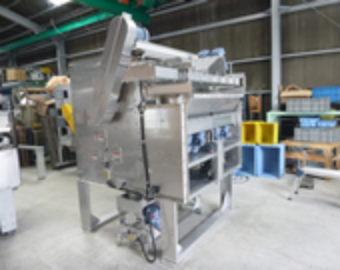

循環式風力選別機

風力選別機は、選別室のスケール、アングル、風とのクロスなど、あらゆる角度からテストを重ね、選別に最適な誘導壁と、きめ細かな風を安定して送り出す、オリジナルシロッコファンとのコンビネーションによって、高精度な選別を可能にしています。
『髪の毛1本、不良品の1個も出さない』をキャッチフレーズに、穀物類、お茶、海産物類など、その他多数の食品業界、薬品、鉱工業製品、建築資材原料、リサイクル、産業廃棄物に至るまで、多種多様の製品、原材料の比重別、重量別、サイズ別の精選分離及び、混入している不純物、異質物の選別や製品のグレードアップ等に、幅広く利用されています。 製品の高精度な品質が求められる時代で、品質の向上、製品の量産化に大きく貢献している選別機です。
主な特徴
  • シンプルな構造で、耐久性抜群。振動がなく静かな運転音でメンテナンスも簡単です。
  • 循環式選別方式なので、集塵設備等の付帯設備無しでも、使用可能です。
  • 出荷台数がもっとも多い分、投入物に合わせた設計変更の実績も豊富です。

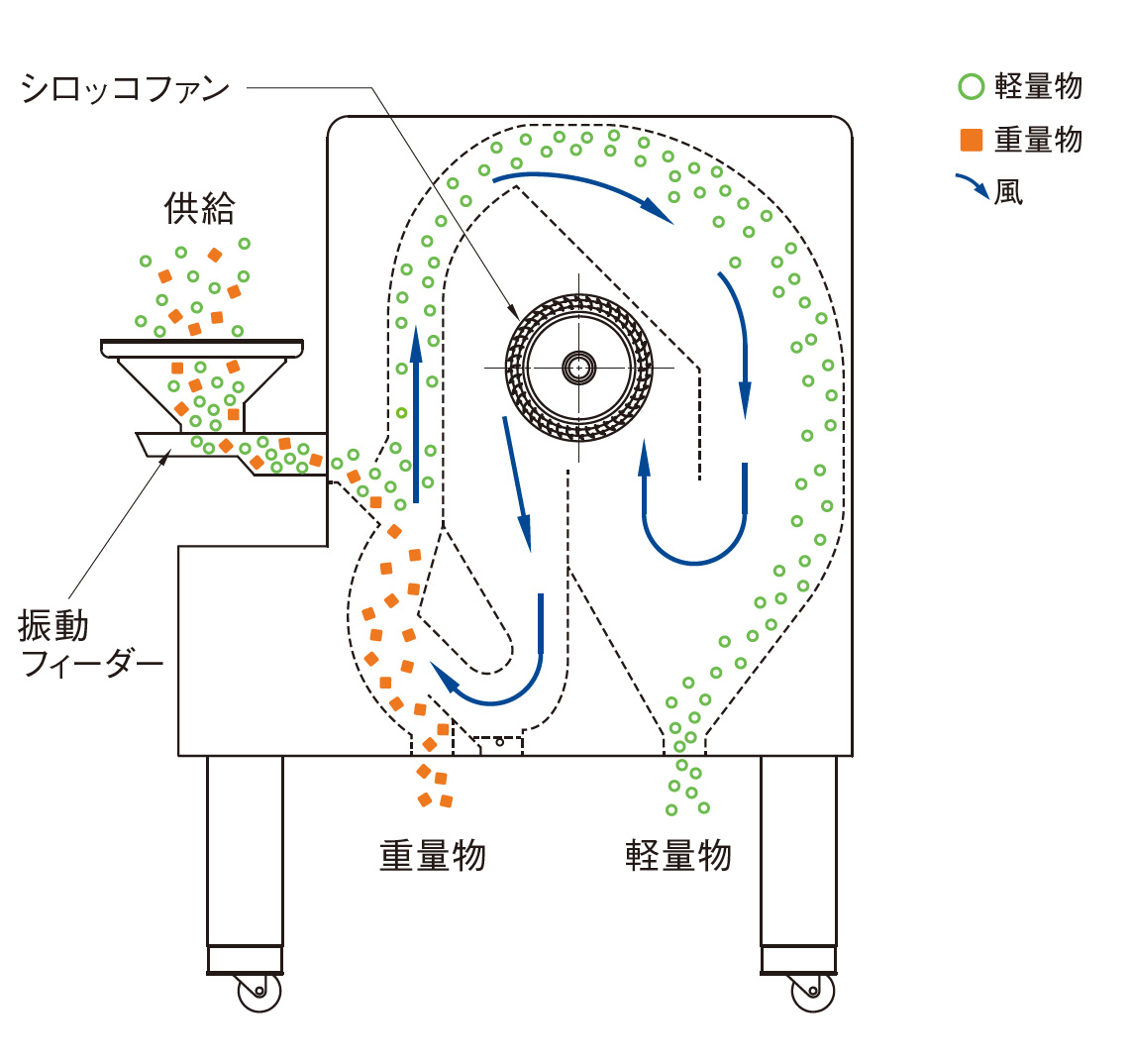

循環式風力選別機の選別原理・機器内部構造

振動フィーダーにより定量で供給された原料が、本体内蔵のシロッコファンから吹き上げられた風により選別され、重比重物は①番口へ、軽比重物は②番口へそれぞれ排出されます。
『風量』『流量』、この二つをバランスよく調整することが、選別の重要なポイントとなります。

細部画像
電磁フィーダーによる原料投入で安定した定量供給
細部画像
正面コントロールパネル
・ボリュームによる流量調整
・インバーターによる風量調整
細部画像

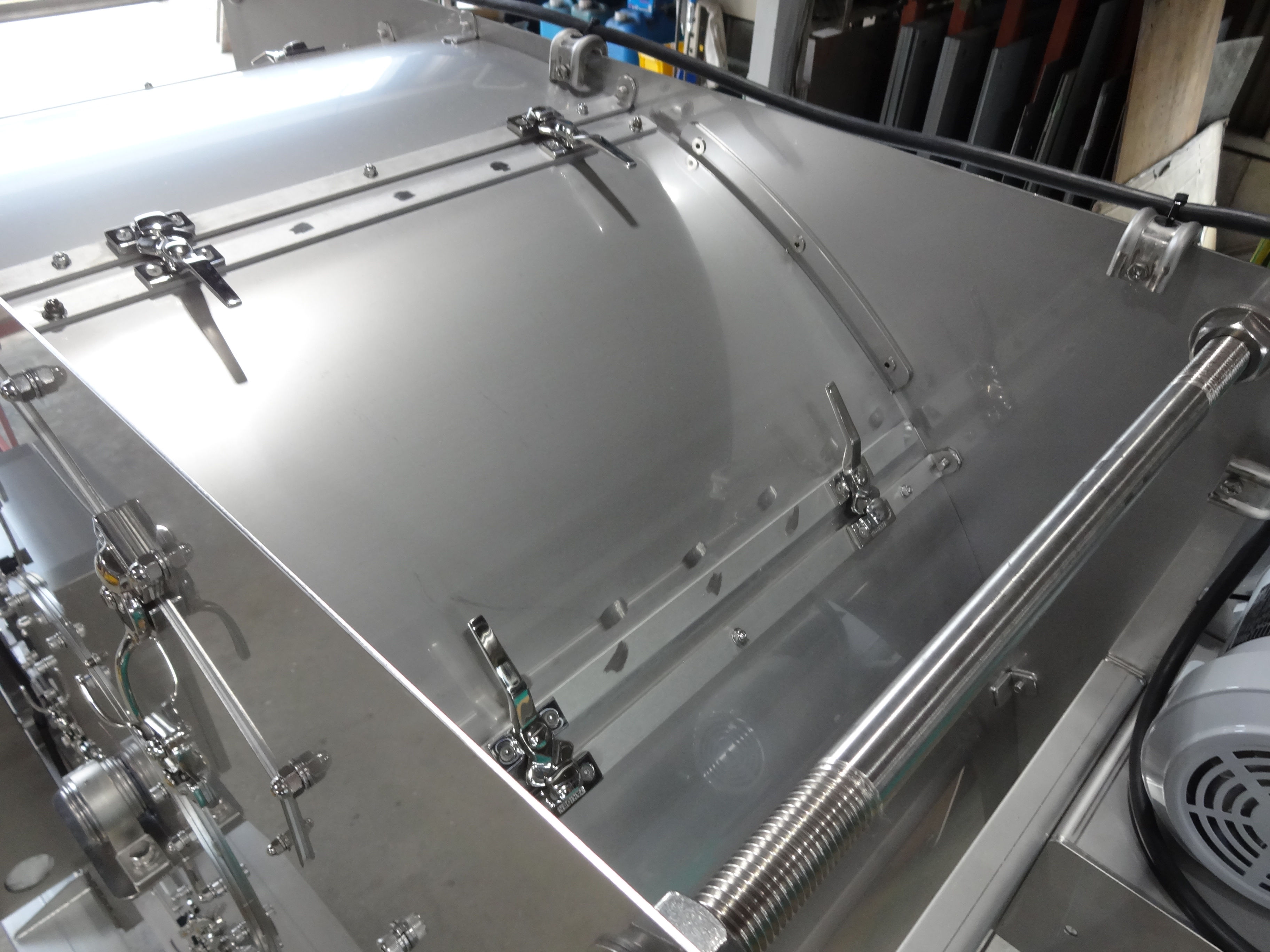

機器側面にある窓から内部の、点検、清掃が可能です

循環式風力選別機の主な選別例

振動フィーダーにより定量で供給された原料が、本体内蔵のシロッコファンから吹き上げられた風により選別され、重比重物は①番口へ、軽比重物は②番口へそれぞれ排出されます。
『風量』『流量』、この二つをバランスよく調整することが、選別の重要なポイントとなります。
ごまの選別
重比重側

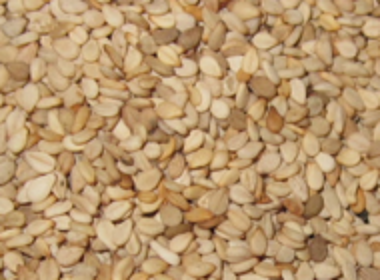

ごま(重量側)
処理能力
約1000kg/h
軽比重側

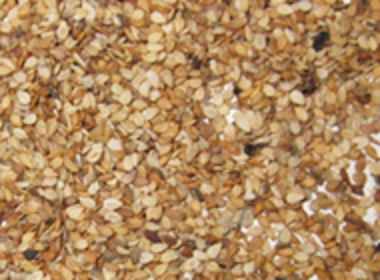

ごま(軽量側)
削り節の選別
重比重側
骨・血合
処理能力
約100kg/h
軽比重側
削り節
樹脂の選別
重比重側
樹脂(重量側)
処理能力
約1500kg/h
軽比重側
樹脂(軽量側)
木材チップの選別
重比重側

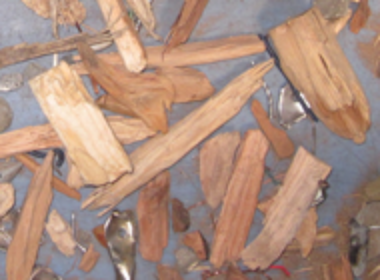

建築廃材(重量側)

処理能力
約1500kg/h

軽比重側

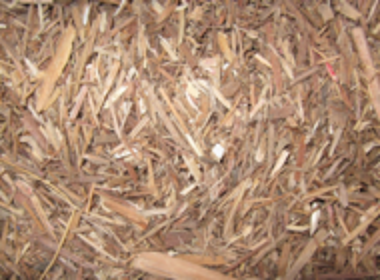

建築廃材(軽量側)



※上記、処理能力は1500型の場合です。

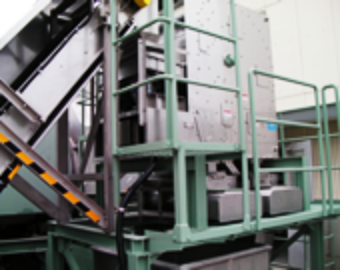

納入例

食品

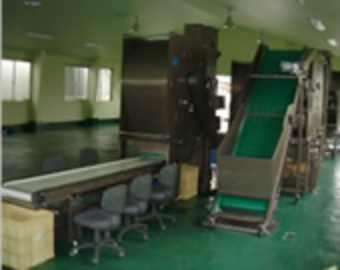

製菓選別ライン(L-750型SUS)
風力選別(毛髪等の軽い異物除去)。目視により同比重異物の選別。

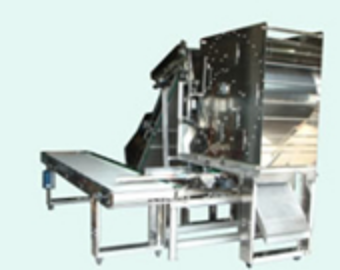

香辛料選別(L-1500型)、排出コンベアー(CC−250型)セット
風力選別(毛髪等の軽い異物除去)。目視により同比重異物の選別。

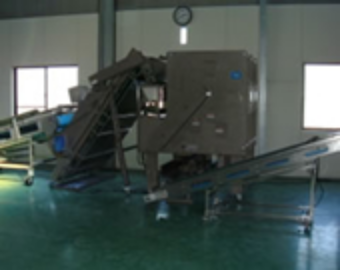

健康茶選別ライン(L−750型)、投入コンベアー(V−650型)セット
風力選別①(軽い異物の除去)→②(重い異物の除去) →目視による同比重異物の選別。
乾燥魚類選別ライン (L-1500型)、投入コンベアー(V−1350型)、排出コンベアー(CC−250型)セット
風力選別(毛髪、軽い夾雑物の除去)
上記以外にも
  • 穀物類に混入しているわらくず、籾殻、毛髪、糸くず、ゴミ等の分離
  • 胡麻の未熟実、枝、昆虫類の糞等の分離
  • 香辛料原料に混入している昆虫、昆虫の糞、毛髪、わらくず等の分離
  • 青海苔に混入している小砂、貝殻粉、小エビ、わらくず等の分離
  • 削りかつおの骨等重い異物の分離
  • 漢方薬の中に混入しているい異質物、毛髪等の分離 ・ ・ ・ などその他多種多様
オプション
Photo   Photo

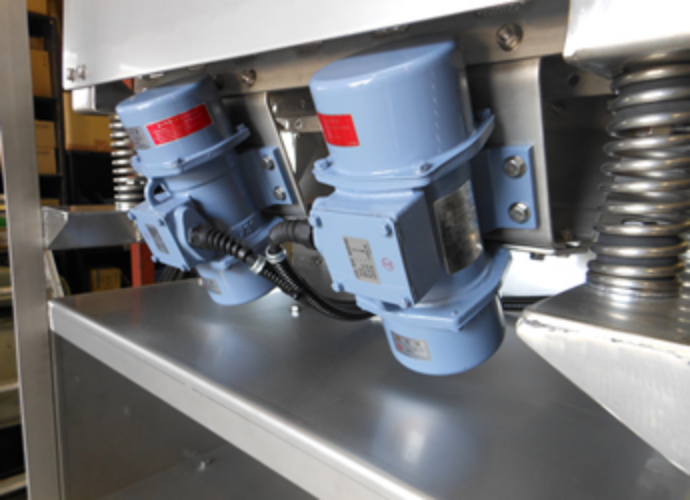

投入フィーダー部を従来の板バネ・マグネットコイル方式から、メンテナンス頻度が低い振動モーター式に変更したタイプです。
低速運転こそ苦手ですが、消耗部品を使用しませんので長時間運転には非常に適しております。

ケミカル

ガラスカレット選別 (L−750STS型)
投入口密閉タイプ
風力選別(フイルム、ラベルの選別)
木材チップ選別ライン (L−1500型)
風力選別(石、釘等の除去)

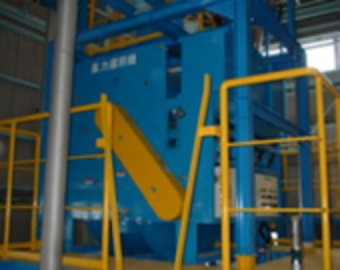

家電リサイクル選別ライン (L−2250型)
風力選別(金属と樹脂の分離)

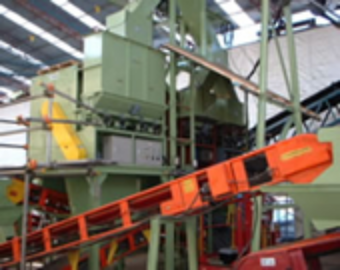

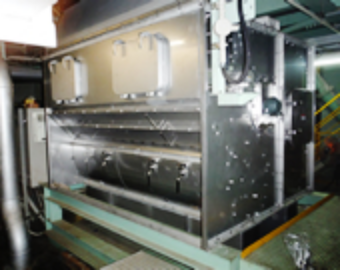

一般ごみ選別ライン (L−1500型)
風力選別(可燃物と不燃物の分離)
上記以外にも
  • ペットボトルのフレークとラベルの分離
  • プラスチックペレットの比重差分離、異質物の分離・活性炭の大小分離及び、小石の分離
  • パーライトの未焼成原料の分離
  • 比重値の異なる金属の分離
  • 産業廃棄物の比重差分離
  • 廃プラスチックの比重差分離 ・ ・ ・ などその他多種多様

仕様および機構

仕様/型式 L−500型 L−750型 L−1000型 L−1500型 L-2250型
全幅(mm) 815 1015 1300 1785 2250
全長(mm) 1790
全高(mm) 2125(FL~排出口H600)
重量(kg) 450 500 600 700 1200
風量(MAX) 29m3/min 44m3/min 58m3/min 88m3/min  132m3/min
回転数(MAX) 840rpm
モーター 全閉外扇型 0.75kw 全閉外扇型 1.5kw 全閉外扇型 5.5kw
三相 200V 4P
インバーター制御方式

振動

(投入装置)

マグネットコイル 2個 マグネットコイル 4個

直接投入または

ロータリーバルブ

(オプション)

Max 0.6kw Max 1.2kw  1.5kw
サイリスタ制御方式  インバーター制御方式
振動幅(Max) 2.0mm  -

※上記数値は食品用機器の数値です。お客様業種による仕様変更により変わります。
※上記仕様は、改良等の理由により、予告無く変更する事があります。
