比重選別機

製品画像

高精度な選別を可能にした比重選別機

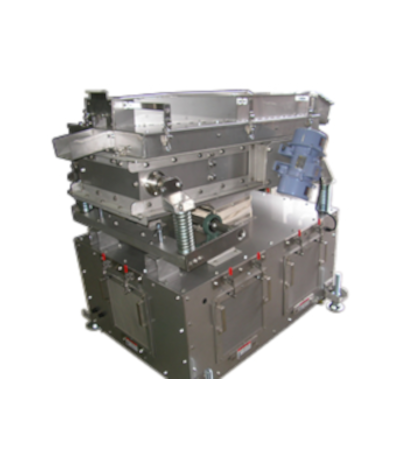

比重選別機

A-SM比重選別機は、主に豆類、穀物、香辛料等に混入している小石、泥土のかたまり、また、それら粒形物の虫喰、半割、茎等の狭雑物の分離。プラスチック樹脂、ガラス、金属、骨炭、活性炭など工業品の比重別二段分離をする機器です。

比重選別機の主な特徴は、運転音が小さく、アンカーボルト不要で据付も容易です。また、『風力』『振動力』『傾斜』の調整を行うことで、高精度な選別を可能にした選別機です。

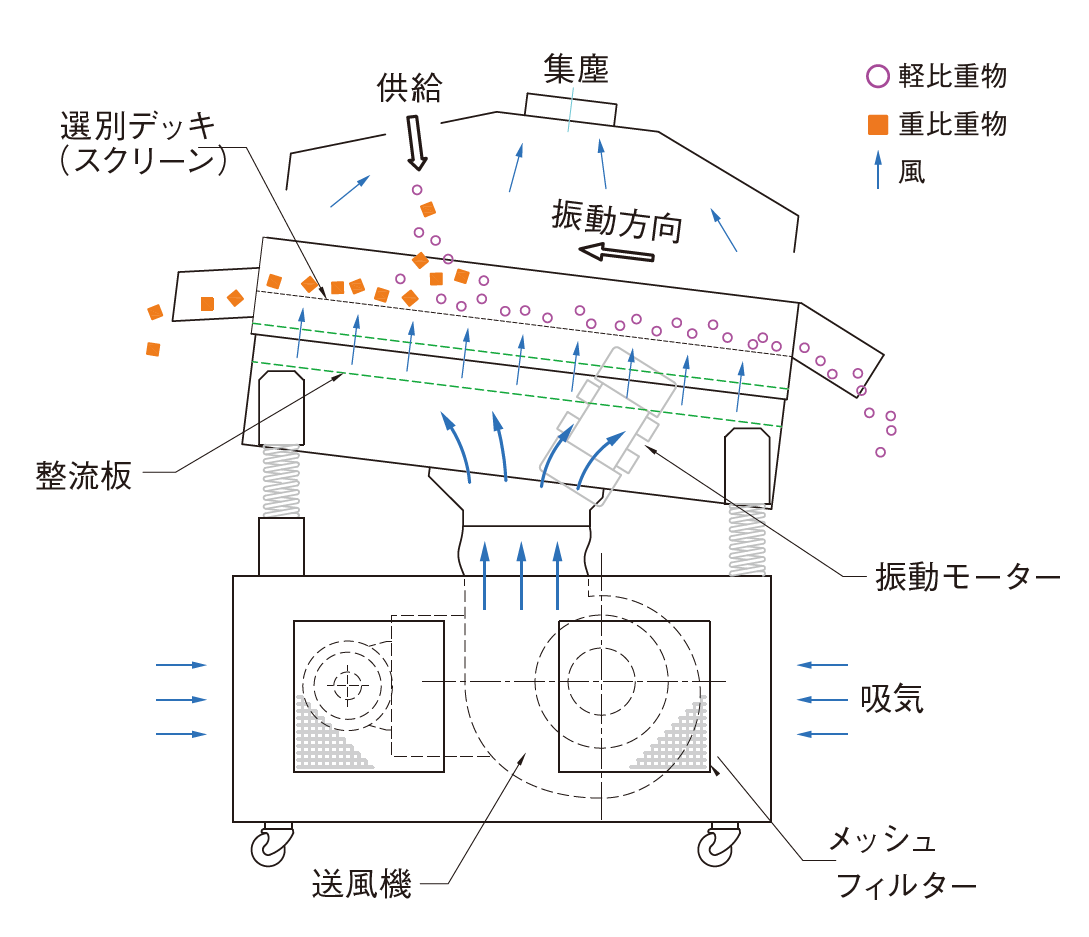

比重選別機の選別原理・機器内部構造

比重選別機は、『風力』『振動力』『傾斜』の三要素をバランスよく調整することによって、より精度の高い選別が可能となります。

1. 選別デッキはユーラスモーターにより、重比重側方向への振動が加えられています。
2. 本体下部内蔵の送風機が、側面のエアーフィルターより風を取り込み、風洞室内で加圧調整された均一なエアーを、選別デッキ上に吹き上げます。
3. 角度調整により傾斜した選別デッキ上に、定量供給された原料は吹き上げるエアーにより浮遊することで、振動の影響を受けず、傾斜の低い方へ移動していきます。
4. 角度調整により傾斜した選別デッキ上に、定量供給された原料は吹き上げるエアーにより浮遊することで、振動の影響を受けず、傾斜の低い方へ移動していきます。

比重選別機の主な選別例

食品 大豆   (処理能力 約800kg/h)
ご ま   (処理能力 約500kg/h)
紅茶   (処理能力 約500kg/h)
他、香辛料、漢方薬など
ケミカル 樹脂ペレット (処理能力 約500kg/h)
活性炭     (処理能力 約500kg/h)
他、化学薬品、金属、骨炭など

※上記処理能力は参考数値です。処理物の条件、投入方法により誤差があります。

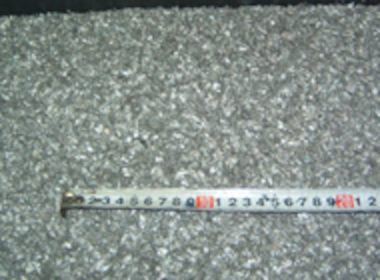

活性炭の選別
重比重側
石等
処理能力
約400kg/h
軽比重側
良品
電線くずの選別
重比重側
銅片
処理能力
約1000kg/h
軽比重側
アルミ片

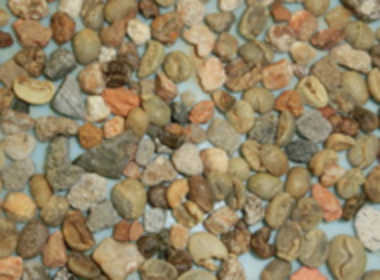

珈琲(生豆)の選別
重比重側
石等不良品
処理能力
約2000kg/h
軽比重側
良品



※上記、処理能力は1200型の場合です。

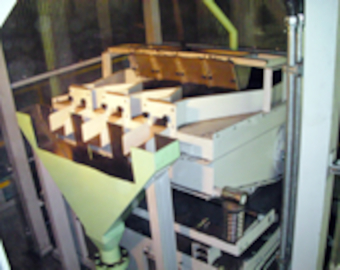

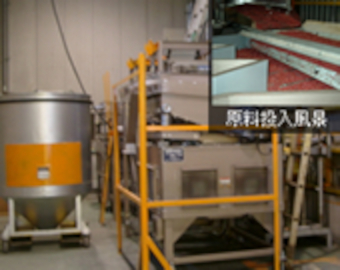

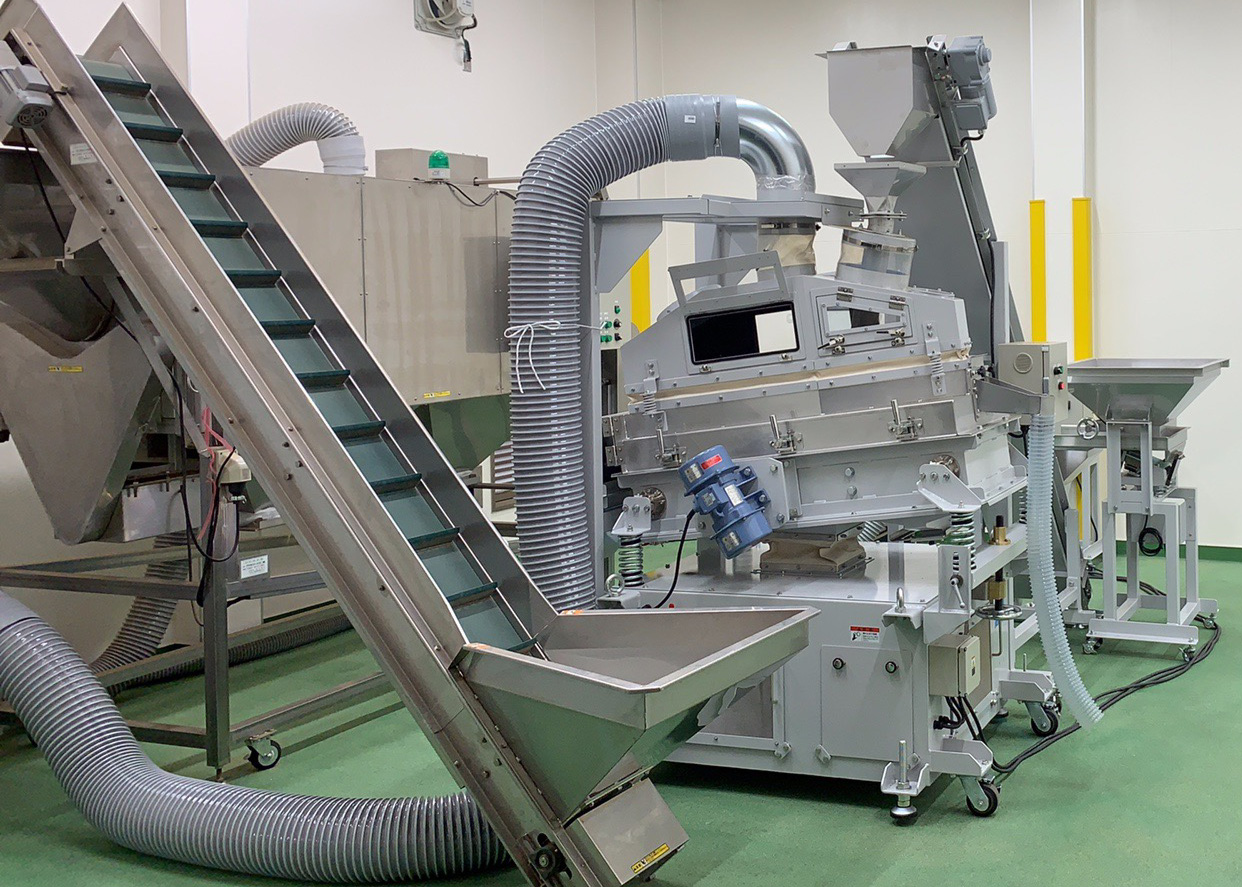

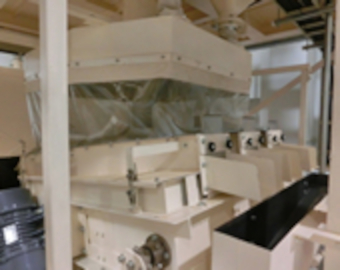

納入例

食品

あずき選別ライン(US−1200型)
活性炭選別ライン(US-1200型)
紅茶選別ライン(US−1200型)
樹脂選別ライン(US−600型 SUSデッキ仕様)

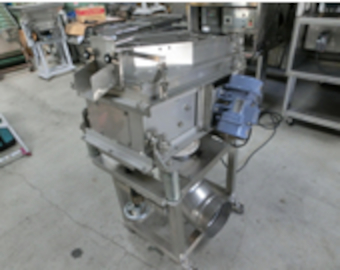

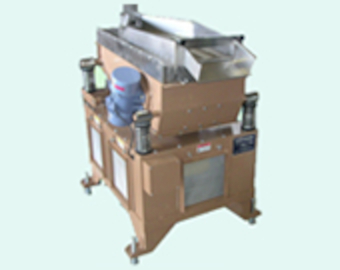

比重選別機US-300型

左記写真は清掃性を重視した送風機別置きタイプですが、一体型もございます。一部ステンレスはもちろん、オールステンレス製も製作可能です。



仕様および機構

仕様/型 式 US−300型 US−600型 US−1200型
選別デッキ寸法(mm) W350×L720 W600×L1220 W1200×L1220
全幅(mm) 810 1110 1750
全長(mm) 960  1560 1590
全高(mm)

1150

1550 1550
重量(kg) 280  600 800
送風機:シロッコブロアー 1基  1基 2基
風量(MAX) 80m3/min  80m3/min 160m3/min
回転数(MAX) 1275 1275rpm/min 1275rpm/min
風量コ ントロール インバーター制御方式  インバーター制御方式 インバーター制御方式
ファン用モーター 全閉外扇型 1.5kw 全閉外扇型 2.2kw 全閉外扇型 2.2kw×2台
振動モーター 0.13kw×2台 0.2kw×2台 0.35kw×2台
振動数(rpm/60Hz)  1800 1200 1200
振動巾(mm)  2~5 2~5 2~5
