フルイ機シリーズ

豊富なバリエーションで多彩なニーズに対応
フルイ機シリーズ

フルイ機シリーズ

フルイ機シリーズは、クランク式振動フルイ・電磁式振動フルイ・回転ドラム式(六角胴・丸胴)と豊富なバリエーションで、あらゆる業界の選別ニーズにお答えいたします。

また、標準ラインナップ以外でも製作可能という、カスタマイズ性を持っており、S,S製からSUS製まで、使用目的、環境に適したものを御提供いたします。主な使用目的といたしましては、異なるサイズの品物を各サイズに分離、異なるサイズの異物の分離等です。この他に、搬送用の振動コンベアー、投入ホッパーを取付けて定量供給装置も製作しております。

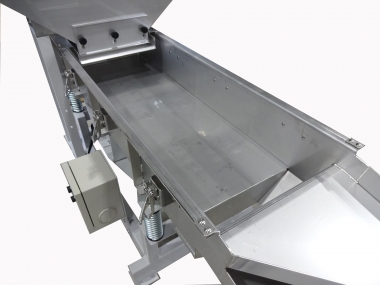

振動モーター式フルイ機

振動数が多い分運転音がやや高めなことと、トラフ(舟)・網枠ともに振動を逃がさないような強度が必要で、重量が増えやすい方式ではありますが、ベアリング等の消耗部品を使用しませんので、ランニングコストや整備性に優れております。
床面への負担は少ないので、キャスターの取付や高所設置も可能です。
振動特性的にはパンチングネットがもっとも適しており、クランプレバー類を取付けることで工具レスでの取外しが可能です。

網取付前

CU1-500


網取付後

CUI-500 上部カバーつき

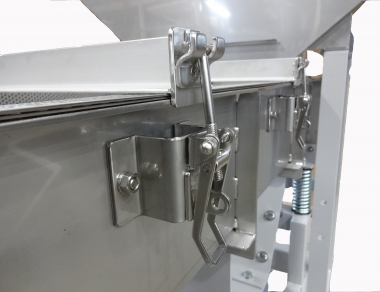

網固定部拡大

CUI-500 上部カバーつき


仕様

仕様/型式 300型 400型 500型 600型
振動方式 ユーラスモーター2機
トラフ巾 300 400 500 600
ふるい
有効巾
270 370 470 570
ふるい
有効巾
有効長
標準1000(500~1500で変更可)
消費電力 三相200V,0.75kw
参考重量 100kg 150kg 210kg 300kg

※二段式も巾と長さによっては製作可能です。

納入例

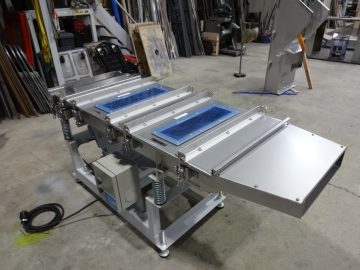

CU1-500 W500×L800 ユーラスモーター

CU1-500
W500×L800

振動ふるい機 (振動モーター式)

CU1-500
特注スクリーン仕様

パンチングネットとレールを組合せることで、大きさと厚みによるふるい分けが可能です。

CU1-500

CU1-500



CU1-500 W500×L800 ユーラスモーター

CU1-500
上部カバー付き(オプション)

振動ふるい機 (振動モーター式)

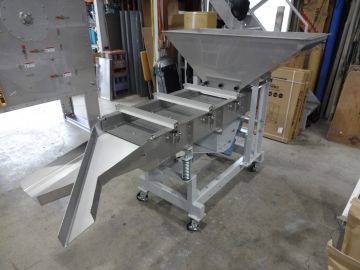

CU2-500
網2段仕様ホッパー付き(オプション)

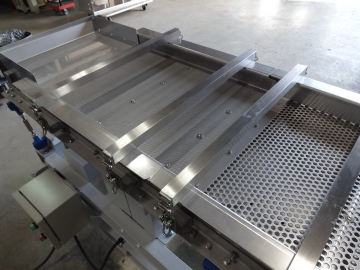

クランク式振動フルイ機

振動数と運転音は低めで、網枠等を比較的軽量に製作可能です。
(少し伝達振動がありますので、キャスター取付は仕様や設置条件によっては不可。)
網枠やパンチングネットはクランプレバー類で固定しますので、工具レス交換可能です。
モーター・偏芯ユニット・板バネ(サスペンションユニット)以外をステンレスで製作することが可能です。

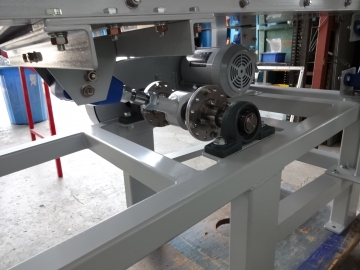

クランク偏心ユニット

CS1-500

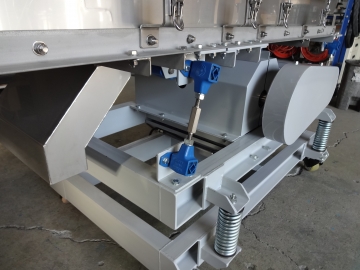

クランクサスペンションユニット

CS2-400


パンチング固定

CS2-400


仕様

仕様/型式 300型 400型 500型 600型 700型
振動方式 偏心プレート + 板バネもしくはサスペンションユニット
トラフ巾 400 500 600 700 800
ふるい有効巾 380 480 580 680 780
ふるい有効巾有効長 標準1000(500~1500で変更可)
消費電力 三相200V,0.75kw
参考重量 110kg 140kg 190kg 260kg 340kg

納入例

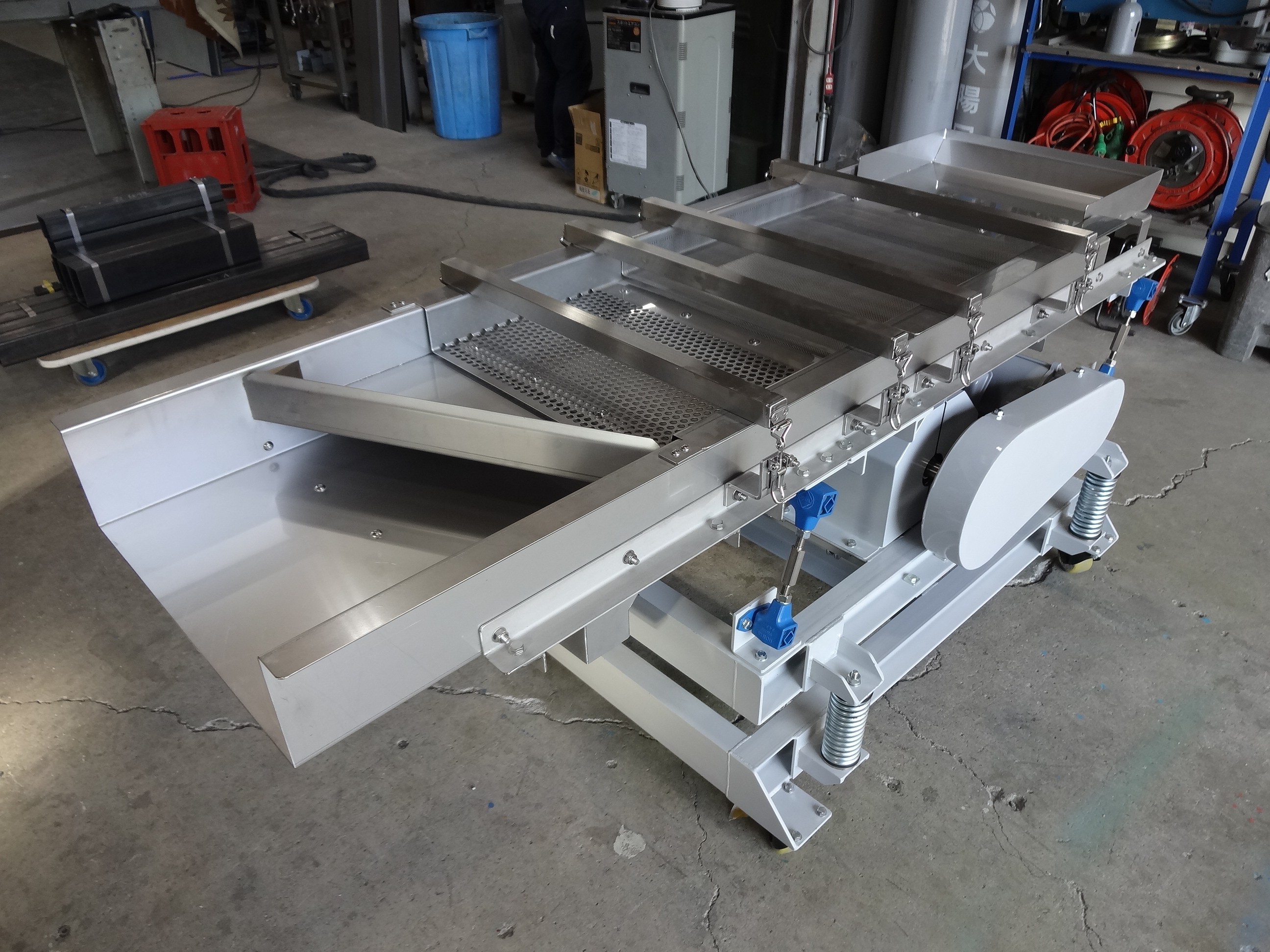

CS-500 (W500×L1500)

CS-500
(W500×L1500)

CS-450( W450×L2400×2段 )

CS-450
( W450×L2400×2段 )

CS-500 ( W500×L1000 )

CS-500
( W500×L1000 )

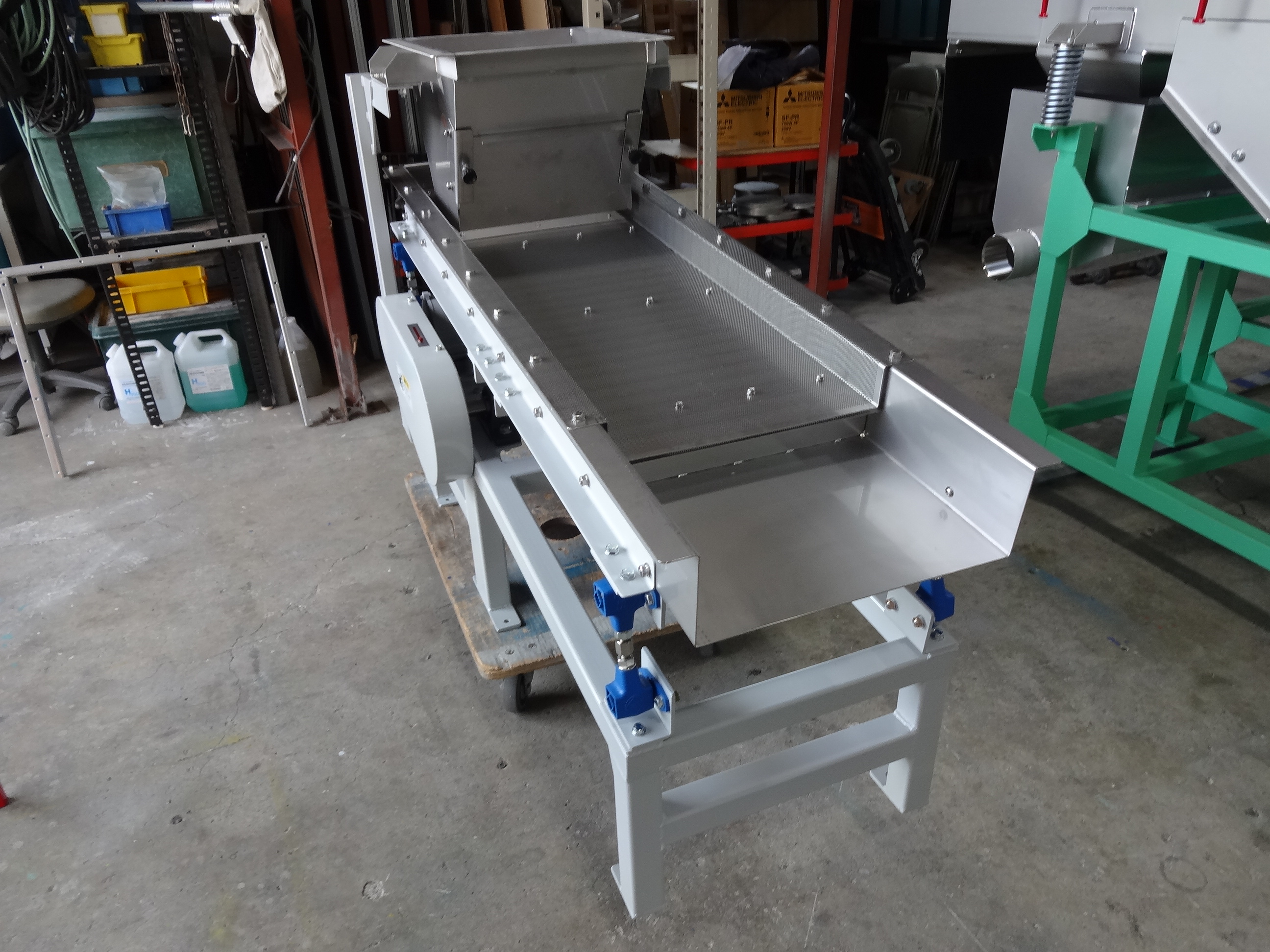

CS400-700(W400×L700)

CS400-700
(W400×L700)

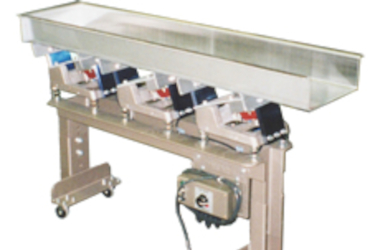

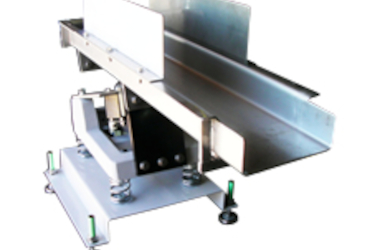

電磁式振動フィーダー

マグネットコイルと板バネで振動させることで、低速から高速までの広い範囲で微調整可能です。また床面への振動伝達も極小ですので、高所設置等にも適しております。
さらにプールホッパーを取り付けることで、各装置の投入口に合わせた定量供給が可能となります。
※消耗部品として板バネを使用します。交換頻度は振動使用域や使用時間で異なりますので、当社営業までお問い合わせください。

BC150-500

BC150-500


BC400-500

BC400-500


BC250-1200

BC250-1200

仕様/型式 100型 150型 200型 250型 300型
トラフ
材質
SUS304 or SS400
トラフ
内巾
100 150 200 250 300
トラフ長 350~1800
マグネット
コイル数
トラフ重量(巾と長さ)により1個~最大4個まで
消費電力 0.3~1.2kw
電源 三相200V,50Hz/60Hz

※長さ500以下ならば段付トラフ仕様で巾700位まで製作可能

パンチングネット取付型
BC1-250型

パンチングネット取付型 BC1-250型

W250×L1250

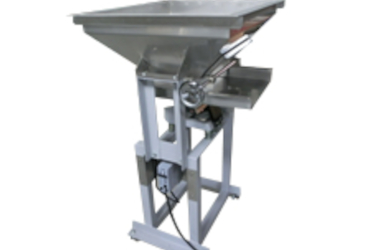

定量供給機
BC-250型ホッパー付

定量供給機 BC-250型ホッパー付


仕様

項目 詳細
型式 BC
マグネットコイル Max0.3kw/個 (1~4個)
コントローラー サイリスタ制御方式
サイズ(巾) W150、W250、W350、W500、W650
サイズ(長) L2000Max

オプション

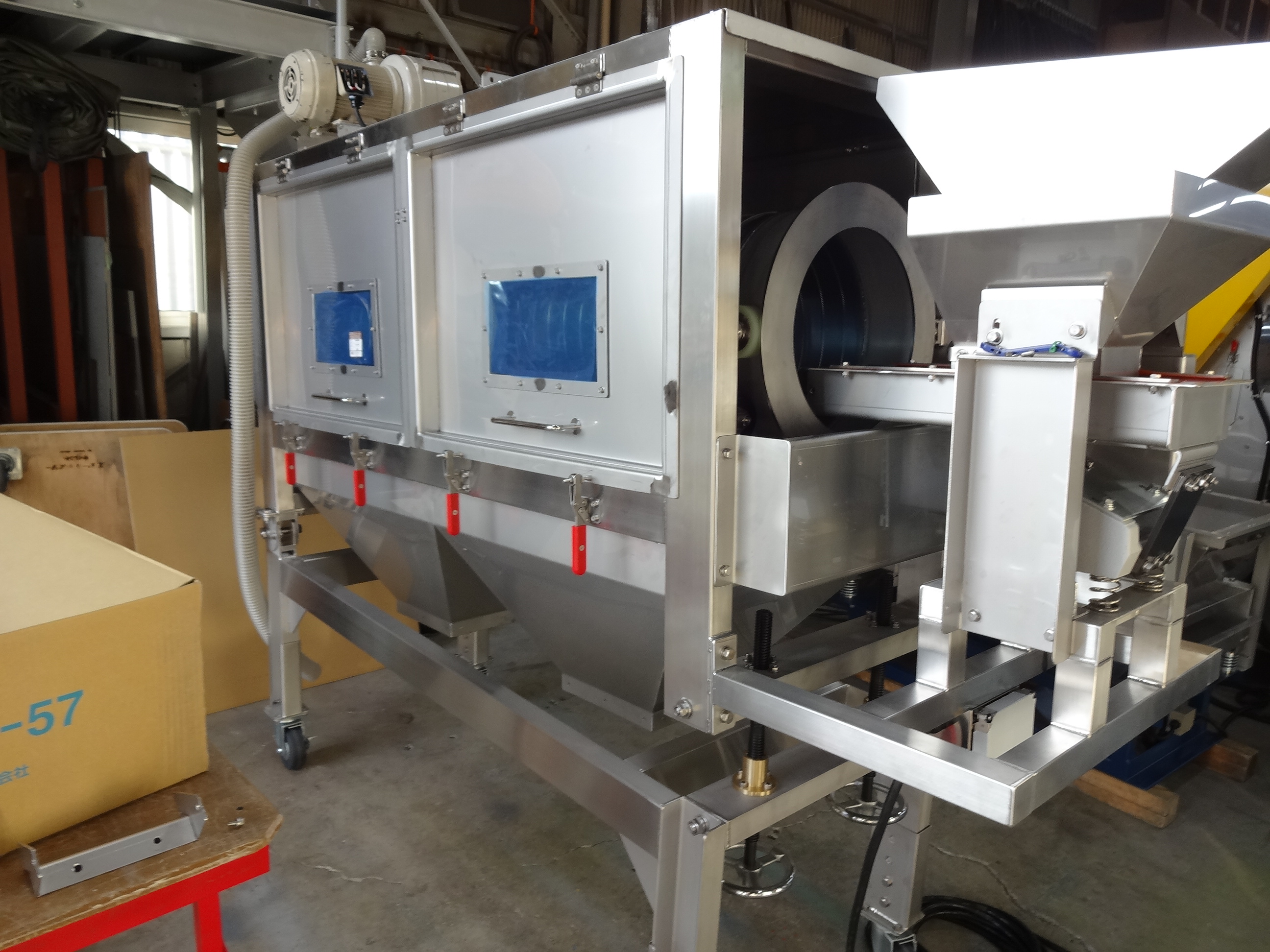

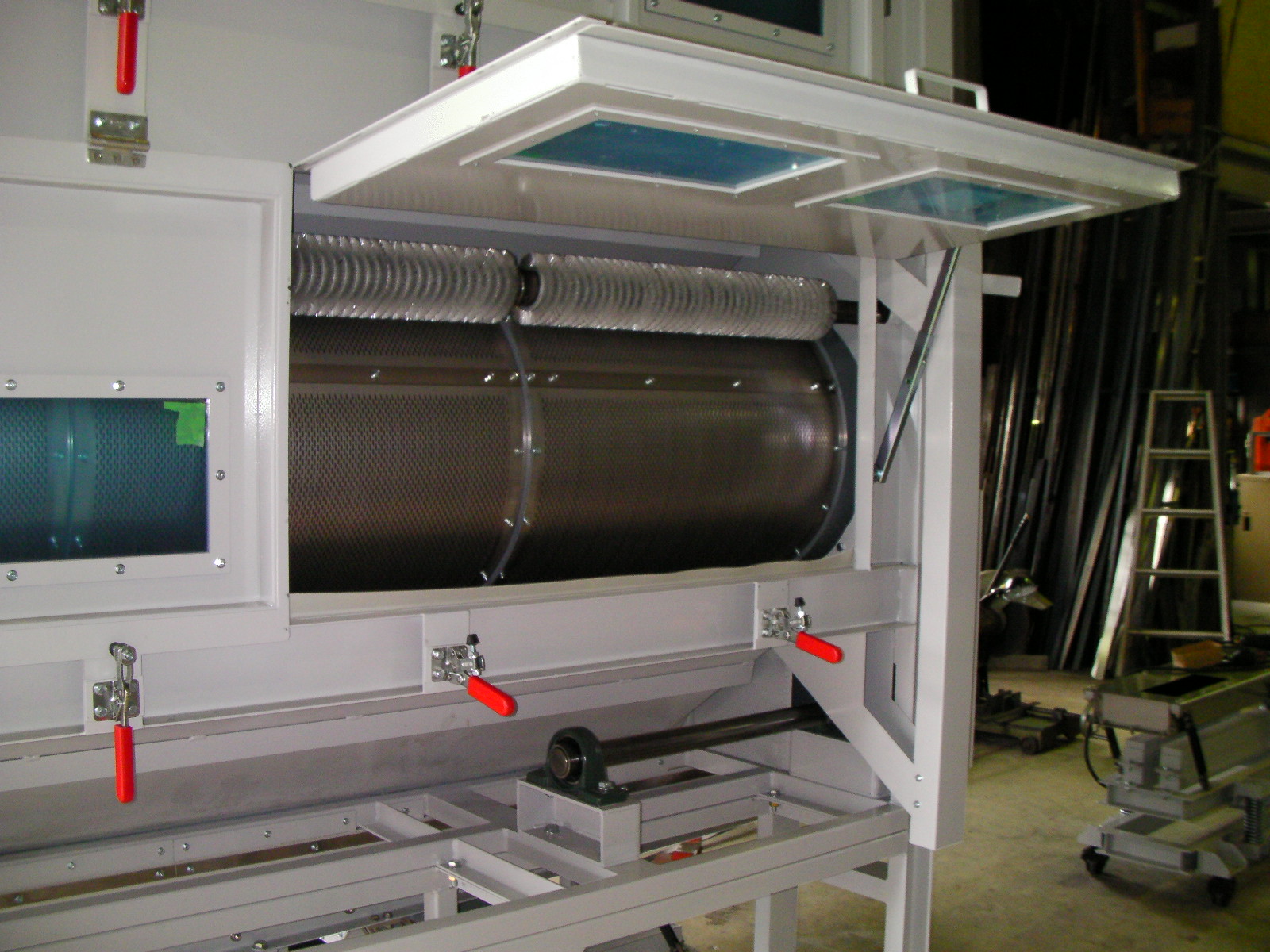

ロータリードラム選別機 ウェッジワイヤー仕様

ロータリードラム選別機
ウェッジワイヤー仕様

細長い異物除去を目的として製作依頼いただきました。パンチングネットや金網では製品も多く通過するので、特殊スクリーンを取付致しました。

ロータリードラム選別機

ロータリードラム選別機

スリットパンチングネットを採用した、食品原料に特化した仕様です。

振動ふるい機+簡易風選機能追加機

振動ふるい機+簡易風選機能追加機

スリット穴から風を吹き上げ、飛び越えた物が製品となる仕様です。乾燥した海草から石取り用として製作いたしました。

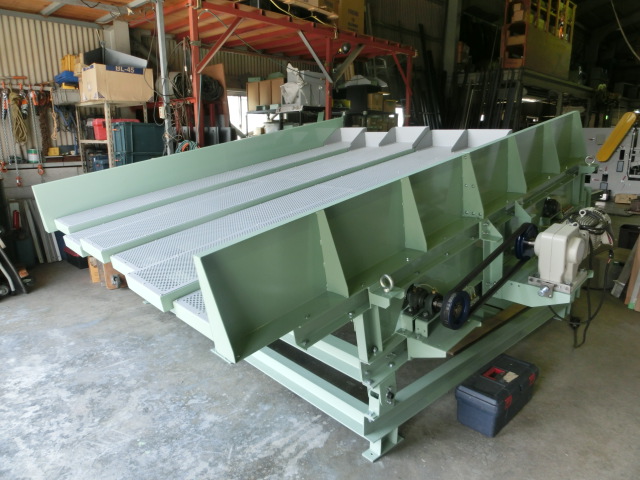

定量・拡散投入用コンベアー

定量・拡散投入用コンベアー

光学式選別機の投入装置として製作依頼いただきました。6本のトラフがクランク運動することで、製品を拡げつつ定量供給できます。
